WaterLine RO –
Systèmes d’osmose inversée.

Avant que notre eau potable est introduite dans les conduits d’eau, elle passe par de nombreuses couches de roche différentes. En fonction de la région, elle contient donc plus ou moins de minéraux, comme le calcium et le magnésium. Si cette eau est utilisée pour l’humidification, par exemple dans les humidificateurs à vapeur, les minéraux peuvent se déposer sur les éléments chauffants sous forme de dépôts de calcaire et de sel et les endommager.



Mais il n’y a pas que le calcaire et les cristaux de sel qui sont retirés de l’eau par le processus de nettoyage. Le traitement de l’eau avec un système d’osmose inversée WaterLine est également une protection très efficace contre la contamination des systèmes d’humidification de l’air et de refroidissement par des virus et des bactéries.

Principe de base et fonctionnement

Une protection efficace pour les systèmes d'humidification et de refroidissement

Le traitement de l'eau par osmose inversée est une protection efficace pour tous les systèmes d'humidification et de refroidissement de l'air. Il réduit les sels et la calcaire qui existent dans la nature et empêche la formation de virus et de bactéries dans les systèmes de conduits.

Réduit calcaire
et sels

Avant que notre eau potable est introduite dans les conduits d’eau, elle passe par de nombreuses couches de roche différentes. En fonction de la région, elle contient donc plus ou moins de minéraux, comme le calcium et le magnésium. Si cette eau est utilisée pour l’humidification, par exemple dans les humidificateurs à vapeur, les minéraux peuvent se déposer sur les éléments chauffants sous forme de dépôts de calcaire et de sel et les endommager.


Nous recommandons donc un traitement préventif de l’eau à partir d’un niveau de dureté de 26,8 °fH avec un système d’osmose inversée WaterLine. Ainsi, les dépôts nocifs peuvent être réduits jusqu’à 95 %.


Les efforts de maintenance et donc les coûts de fonctionnement des systèmes d’humidification et de refroidissement peuvent être sensiblement réduits par le traitement de l’eau, et la durée de vie moyenne de vos appareils est considérablement prolongée.

Évite les virus et
les bactéries

Mais il n’y a pas que le calcaire et les cristaux de sel qui sont retirés de l’eau par le processus de nettoyage. Le traitement de l’eau avec un système d’osmose inversée WaterLine est également une protection très efficace contre la contamination des systèmes d’humidification de l’air et de refroidissement par des virus et des bactéries.


Les virus et bactéries présents dans l’eau sont éliminés par le processus d’osmose inverse - avant qu’ils entrent dans les systèmes d’humidification de l’air. Ainsi, il est préventivement évité qu’ils s’y répandent et qu’ils soient émis dans l’air ambiant.


Par conséquent, notamment lors de la planification des systèmes d’humidification de l’air dans les domaines d’application hygiéniquement sensibles, l’intégration d’un installation de traitement de l’eau par osmose inversée est recommandée.

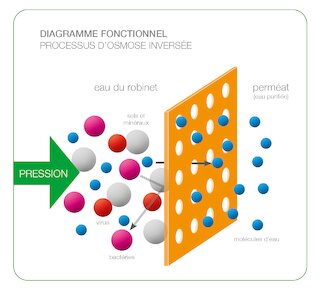

HygroMatik Waterline systeme osmose inverse fonction

Ce qui se passe lors du processus d’osmose inversée ?

Lors du processus d’osmose inversée, l’eau à traiter est pressée sous haute pression à travers une membrane semi-perméable dont les pores mesurent moins de 0,001 μm de diamètre. Cela permet de séparer les composants indésirables de l’eau du robinet des molécules d’eau, par exemple les virus, les bactéries, les minéraux, les pesticides, les hormones et les métaux lourds.


Résultat : Le perméat - eau avec un degré de pureté élevé au-dessus de la moyenne.

Description produit

Hygiénique, facile à entretenir, durable –
des composants de haute qualité

DES VASES D’EXPANSION DURABLES

Le perméat généré est stocké dans un vase d’expansion. L’eau pure est simplement et efficacement maintenue à une pression de 2 à 4 bars et elle est disponible pour alimenter le système d’humidification de l’air en fonction de la demande. Sept tailles de vases d’expansion peuvent être combinées en fonction de la conception de l’installation. Les vases d’expansion de 18 et de 40 litres sont fournis pour un montage mural avec support et matériel de fixation, les tailles supérieures sont à poser et autostables.

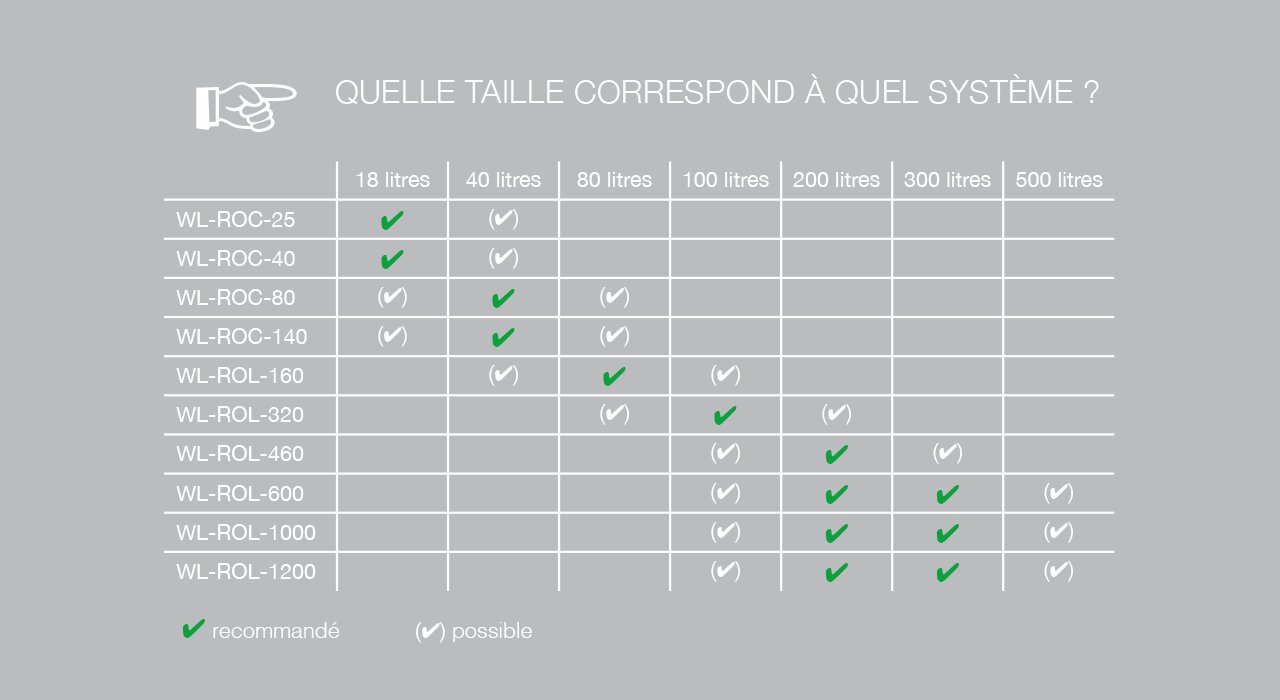

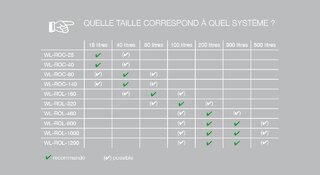

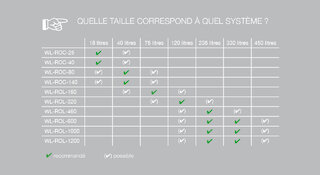

HygroMatik Waterline systeme osmose inverse quelle taille

DÉSINFECTEUR UV POUR UNE HYGIÈNE MAXIMALE

Un désinfecteur UV assure des conditions d’hygiène maximales. La lampe irradie le perméat traversant avec des rayons UV et élimine très efficacement les contaminants biologiques encore présents, tels que les bactéries, les virus, les moisissures, les spores et les champignons de levure.



Le processus est un processus purement physique sans ajout de produits chimiques et donc simple à manipuler, inoffensif pour la santé et facile à entretenir.

POMPE DOSEUSE ANTISCALANTE

Pour éviter que les résidus de chaux et de magnésium présents dans l’eau brute se déposent sur les membranes et réduissent leur performance ou leur durée de vie, la pompe doseuse intégrée avec une fonction de minuterie réglable injecte à intervalles fixes un agent anti-buée (antiscalant) dans les conduites d’eau brute. L’antiscalant HygroMatik Pragmaclean 309 correspond à l’ordonnance allemande sur l’eau potable.



L’antiscalant protège la membrane et prolonge
sa durée de vie jusqu’à cinq ans.

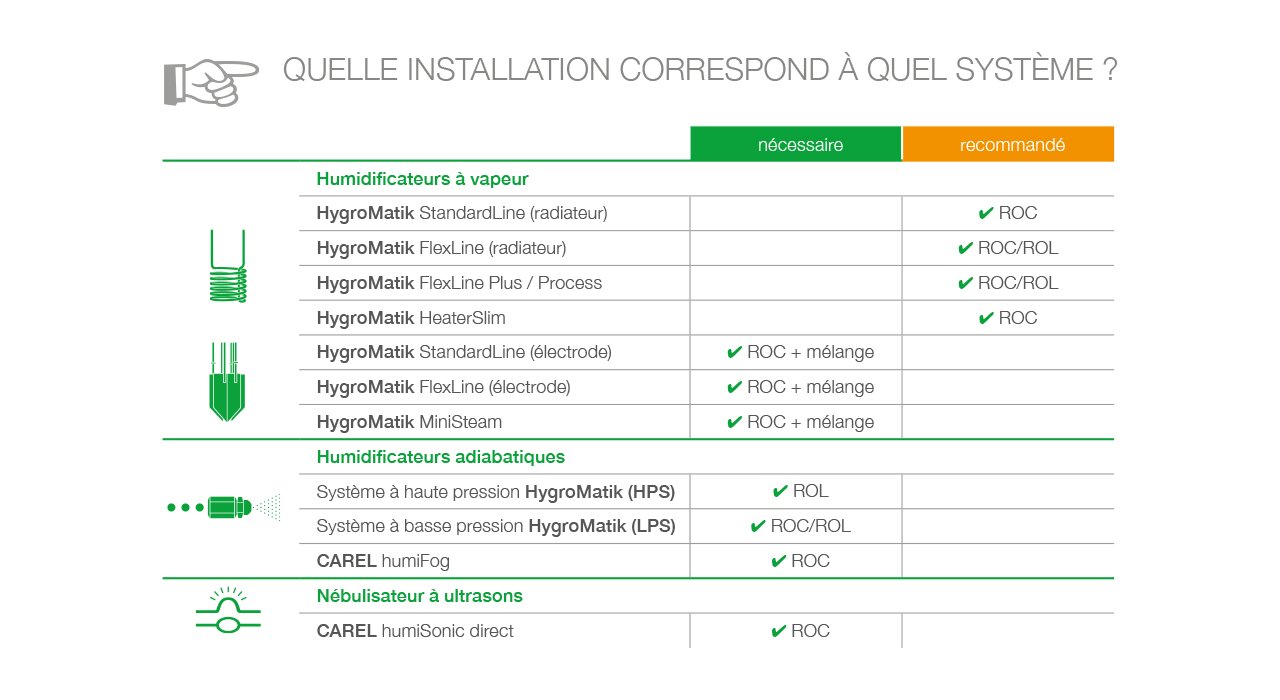

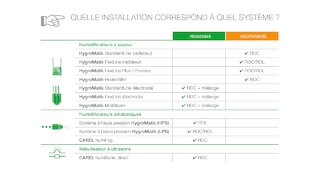

HygroMatik Waterline systeme osmose inverse quelle installation

WaterLine ROC (Reverse Osmosis Compact)

Compact, en 4 niveaux de performance de 25 à 140 l/h

DE NOMBREUSES FONCTIONS - SIMPLE D’UTILISATION

L’unité de contrôle et d’exploitation intégrée avec son écran clairement conçu permet une utilisation confortable et simple de l’unité de traitement WaterLine ROC.



  • Affichage des messages de défaut et de fonctionnement
  • Affichage de la maintenance et compteur d’heures de fonctionnement
  • Affichage de la conductivité (perméat) avec une valeur limite réglable de la conductivité maximale admissible de l’eau (l’arrêt de sécurité de l’installation peut être activée si la limite est dépassée)
  • Possibilité de déblocage externe par contact sans potentiel
  • Rinçage forcé programmable
  • Interrupteur à pression intégré

Fonctions et composants optionnels :

  • Unité de mélange ajustable pour augmenter la conductivité du perméat (lorsqu’il est utilisé avec un humidificateur à vapeur à électrodeset capteur de conductivité en option)
  • Désinfecteur UV externe pour des conditions d’hygiène maximales
  • Vase d’expansion pour une pression constante entre 2-4 bar avec support de montage mural, volume de 18 ou 40 litres au choix (vase d’expansion autostable disponible sur demande)



MONTAGE MURAL PEU ENCOMBRANT ET INSTALLATION RAPIDE

Le WaterLine ROC peut être monté sur un mur porteur dans un espace très restreint. Pour une installation rapide et facile, l’ensemble du système est livré prêt à être raccordé sur une plaque de montage résistante à la corrosion. Elle est fixée à une sous-construction porteuse avec quatre points de fixation (Ø 10 mm).

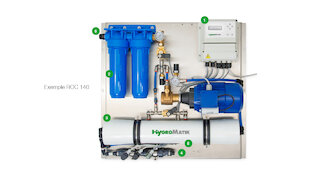

HygroMatik Waterline systeme osmose inverse RO-140

1.

Unité de contrôle et d’exploitation

2.

Deux pré-filtres pour des particules dans l’eau avec 10 et 5μm (seulement ROC 140)

3.

Tube de pression avec membrane



4.

Raccordement du perméat

5.

Raccordement du concentré

6.

Alimentation d’eau brute



CONCEPTION DU SYSTÈME COMPACTE ET FACILE À ENTRETENIR

Malgré la conception compacte du système, le changement des pré-filtres et de la membrane est rapide et facile. Le WaterLine ROC se caractérise également par de longues intervalles d’entretien. Avec une qualité d’eau optimale (eau potable jusqu’a 35,7 °fH avec une teneur en sel maximale [TDS] 700 ppm (>1000μS/cm)), la membrane a une durée de vie maximale d’une année, par exemple.



PRÉTRAITEMENT DE L’EAU

Pour protéger la membrane du système WaterLine ROC contre l’usure due aux dépôts de calcaire, il est recommandé de prévoir un prétraitement supplémentaire de l’eau en fonction de la dureté de l’eau brute :



  • Jusqu’à 35,7 °fH : fonctionnement sans prétraitement de l’eau possible
  • Au-dessus de 35,7 °fH : adoucissement de l’eau par une installation d’adoucissement (par exemple, WaterLine Double)
  • Exception jusqu’à 50 °fH : possibilité d’utiliser une pompe doseuse pour l’antiscalant
  • Pompe doseuse pour WL-ROC-140 disponible

WaterLine ROL (Reverse Osmosis Large)

Puissance dans 6 niveaux
de performance de 160 à 1 200 l/h

DE NOMBREUSES FONCTIONS - SIMPLE D’UTILISATION

L’unité de contrôle et d’exploitation intégrée avec son écran clairement conçu permet une utilisation confortable et simple de l’unité de
traitement WaterLine ROL.



  • Affichage des messages de défaut et de fonctionnement
  • Affichage de la maintenance et compteur d’heures de fonctionnement
  • Affichage de la conductivité du perméat et de l’eau brute avec une valeur limite réglable de la conductivité maximale admissible de l’eau (l’arrêt de sécurité de l’installation peut être activée si la limite est dépassée)
  • Possibilité de déblocage externe et message d’alarme par contact sans potentiel
  • Rinçage forcé programmable
  • Interrupteur à pression intégré
  • Sélection des réservoirs sous pression

Fonctions et composants optionnels :

  • Désinfecteur UV externe pour des conditions d’hygiène maximales
  • Vase d’expansion avec support (volume de 80 à 500 litres au choix)



INSTALLATION RAPIDE

Le WaterLine ROL est livré entièrement prémonté sur un cadre porteur et est donc préparé pour une installation et une mise en service rapides.

1.

Unité de commande

2.

Préfiltre pour des particules dans l’eau avec 10 et 5μm

3.

Tube de pression avec membrane

4.

Raccordement du perméat

5.

Raccordement du concentré

6.

Pompe doseuse pour antiscalant

7.

Réservoir pour le mélange antiscalant



PRÉTRAITEMENT DE L’EAU

Pour protéger la membrane du système WaterLine ROL contre l’usure due aux dépôts de calcaire, il est recommandé de prévoir un prétraitement supplémentaire de l’eau en fonction de la dureté de l’eau brute :



  • Jusqu’à 50 °fH : en option, avec la pompe doseuse intégrée, point d’injection et bidon vide pour l’antiscalant ou par une installation adoucissante
  • Au-dessus de 50 °fH : adoucissement de l’eau par une installation d’adoucissement (par exemple, WaterLine Double)
