Systèmes d‘humidification de l‘air configurés de manière flexible – Selon les besoins et possibilité

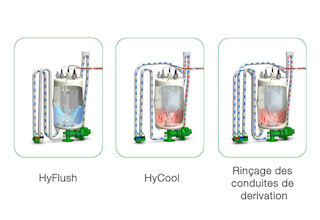

Les options FlexLine HyFlush et HyCool protègent efficacement le cylindre et les conduites d‘évacuation contre les dépôts. Selon les besoins, HyFlush et HyCool peuvent également être installés séparément. En outre, un rinçage de la conduite de dérivation est possible, ce qui empêche la contamination de la conduite d‘alimentation par des germes dus à l‘eau stagnante en cas d‘immobilisation prolongée, conformément à la norme VDI 6022.

La fonction de rinçage HyFlush permet de dissoudre et d‘évacuer les dépôts qui se forment dans le cylindre en raison des composants minéraux (par ex. calcium, magnésium, etc.) de l‘eau du robinet lorsqu‘elle est chauffée et évaporée. Cela permet une durée de fonctionnement encore plus longue entre les intervalles de maintenance.

L‘option HyCool de FlexLine protège les conduites d‘eaux usées en abaissant la température des eaux usées en dessous de 60 °C. Ceci est particulièrement important si, par exemple, la conduite d‘eaux usées n‘est pas réalisée par le client dans un matériau résistant aux températures élevées ou si une station de relevage est utilisée. La température plus basse des eaux usées permet également de réduire considérablement la formation de vapeur dans la sortie libre de l‘entonnoir d‘évacuation. Cela permet de l‘installer dans des niches étroites ou des armoires techniques mal ventilées.

Avec des avantages clairs

• Coûts d’exploitation réduits grâce à une usure moindre
• Moins d’entretien et des intervalles de maintenance plus longs
• Protection des conduites d’eaux usées contre des charges thermiques trop élevées
• Amélioration de l’hygiène grâce au rinçage des conduites de dérivation Durée de vie plus longue

Grâce à cette option FlexLine, l‘humidificateur peut être utilisé via une interface RS485 en tant que BACnet MSTP ou comme serveur Modbus RTU dans un réseau de bus existent. L‘interface RS485 est réglable et isolée galvaniquement.

Si l‘intégration se fait via BACnet, les messages d‘erreur et les valeurs peuvent être lus et mis à disposition via le réseau. Si la connexion se fait via Modbus, des fonctions de commande sont également disponibles.

Avec des avantages clairs

• Connexion simple à un réseau existant ou à une installation de gestion technique de bâtiment
• Regroupement central de plusieurs systèmes domestiques grâce à des protocoles de communication
• Les informations et les valeurs peuvent être préparées et représentées de manière claire
• Fonctions centrales de surveillance et de commande

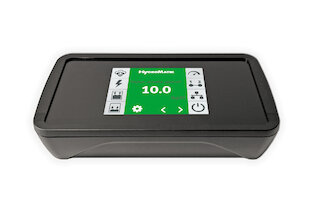

L‘option FlexLine 3,5“ Remote Touch Control Display permet une utilisation, une commande et une configuration complètes des appareils de notre série FlexLine, séparés physiquement de l‘humidificateur à vapeur. Tous les réglages et informations qui peuvent être lus ou exécutés directement sur l‘appareil sont ainsi possibles à distance 1:1. Cette option est la solution optimale pour une utilisation confortable et fiable lorsque l‘humidificateur à vapeur est installé dans un endroit difficile d‘accès. De même, le Remote Touch Control Display s‘intègre rapidement et facilement dans un bureau central à distance.

La connexion à l‘humidificateur à vapeur se fait via Modbus RTU. Le boîtier correspond à la classe IP65 lorsqu‘il est monté de manière appropriée. Un support mural VESA 75 est fourni pour un montage en surface rapide et propre.

Avec des avantages clairs

• Utilisation, contrôle et configuration complets à distance
• Solution optimale pour les installations difficiles d’accès et les bureaux centraux à distance
• Boîtier IP65 - avec un montage adéquat
• Solution en saillie, y compris support mural VESA 75

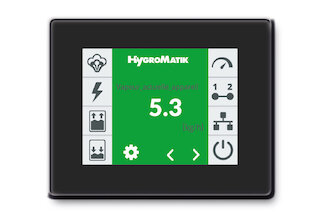

Si plusieurs humidificateurs individuels sont nécessaires pour une grande capacité d‘humidification, cette option FlexLine permet de les utiliser en parallèle (tous fonctionnent en même temps avec la même puissance) ou en séquence (le 1er appareil démarre, à partir d‘une demande de 25 % par exemple, le 2e appareil est mis en marche, etc.) avec un seul signal de régulation et une validation, comme un grand humidificateur. Pour pouvoir utiliser cette option FlexLine évolutive, tous les humidificateurs doivent être équipés de cette option.

Avec des avantages clairs

• Augmentation facile de la puissance d’humidification
• Moins de travail d’installation, de mise en service et de configuration
• Gain de temps et d’argent lors des adaptations du système
• Un seul contact de validation nécessaire dans le contrôle du système de gestion des bâtiments

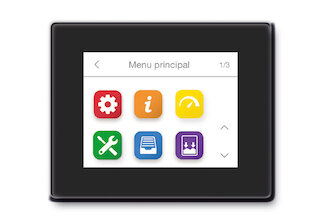

Cette option FlexLine évite les dysfonctionnements inutiles dus à une pression d‘entrée d‘eau insuffisante. L‘humidificateur ne doit être mis en service que si une pression d‘entrée d‘eau > 1 bar est appliquée à l‘électrovanne. Pour s‘en assurer, un capteur de pression active l‘entrée numérique lorsque la pression de l‘eau est correcte. Si la pression chute, cela désactive l‘entrée numérique et interrompt la demande d‘humidification.

Au lieu de se mettre en défaut, un message de service indiquant que la pression à l‘entrée d‘eau est inférieure à la pression minimale est émis. Les paramètres de cette option FlexLine peuvent être réglés directement sur l‘humidificateur à l‘aide de l‘écran tactile 3,5‘‘ ou à l‘aide de l‘écran tactile de contrôle à distance 3,5‘‘.

Avec des avantages clairs

• Recherche et élimination rapides des erreurs grâce au message de service
• Réduction des incidents de fonctionnement et des temps d’arrêt

Selon la qualité de l‘eau, l‘eau du cylindre a parfois tendance à mousser lors de l‘ébullition. Dans ce cas, l‘électrode du capteur signale à la commande que le cylindre est plein, bien que le niveau d‘eau réel dans le cylindre soit nettement inférieur. Ce « faux » message de niveau de cylindre entraîne une réduction du taux de décrassage. Cela augmente la conductivité dans l‘eau du cylindre et provoque une augmentation de la combustion des électrodes.

La modularité de nos boîtiers permet d‘intégrer un deuxième capteur de niveau. La commande peut ainsi valider le niveau de remplissage du cylindre, l‘ignorer le cas échéant et générer simultanément un message de service. Ainsi, la routine de décrassage peut travailler efficacement sans être perturbée.

Avec des avantages clairs

• Permet de valider le message de niveau plein du cylindre
• Prévention de la perturbation de la routine de décrassage
• Prévention d’une augmentation de la combustion des électrodes
• Moins d’entretien et intervalles d’entretien plus longs
• Coûts d’exploitation réduits grâce à une usure moindre

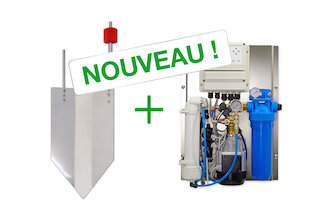

Les humidificateurs à vapeur à électrodes fonctionnent généralement avec de l‘eau du robinet ordinaire. Outre le H2O pur, l‘eau du robinet contient également des substances minérales (par exemple du calcium, du magnésium, etc.).

Lorsque l‘eau est chauffée et évaporée, elle précipite sous forme de dépôts boueux ou cristallins qui restent dans le cylindre à vapeur et doivent être éliminés dans le cadre d‘un entretien régulier. Comme l‘eau utilisée pour le processus d‘évaporation au moyen d‘électrodes doit présenter une certaine conductivité dans les humidificateurs à vapeur à électrode sil n‘est souvent pas possible d‘utiliser de l‘eau malgré ses nombreux avantages qui a été débarrassée de ces composants minéraux.

Cette option FlexLine permet, grâce à un procédé breveté, d‘ajouter à la l‘eau déminéralisée, la quantité optimale d‘eau du robinet normale est ajoutée, ce qui garantit la conductivité nécessaire à un fonctionnement stable. Mais en même temps, la défaillance des agents de durcissement est réduite au minimum, ce qui permet une durée de fonctionnement beaucoup plus longue entre deux intervalles de maintenance.

Avec des avantages clairs

• Coûts d’investissement inférieurs à ceux de l’utilisation d’éléments de résistances
• Coûts d’exploitation réduits grâce à une usure moindre
• Moins d’entretien et intervalles d’entretien plus longs
• Durée de vie plus longue

Dans certains domaines d‘application (par exemple les installations de bateaux), des bornes sur un rail DIN sont nécessaires pour transmettre des messages de fonctionnement au système de gestion des bâtiments. Cette option permet d‘équiper l‘humidificateur à vapeur FlexLine de connexions précâblées sur des bornes supplémentaires. Ceux-ci permettent par exemple le raccordement d‘une tension de commande séparée L N, de la chaîne de sécurité, des relais de signalisation et met à disposition des entrées analogiques pour la signalisation de défauts collectifs.

Avec des avantages clairs

• Installation sûre et rapide
• Configuration individuelle des connexions possible
